材料试验机在多层陶瓷电容（MLCC）上的应用

从前要测试 MLCC 的各种特性时，相信必定要使用许多种仪器或机器才能达到效果及 测试目的。目前本公司设计了数种不同的夹具，可以将材料试验机应用在 MLCC 的各 种测试上。您今后只需要在一台机器上更换不同的夹具。就可以测试包含了抗弯折、 拉伸断裂试验、破坏测试及附着力测试等等。

配合专业的 NEXYGEN 软件可以在软件的内容中，依照试验需要来编辑并执行动作。以抗弯折试验为例，使用者需要测量 PC 板在不同的弯曲应力下其容值的变化。我们只 要在软件内设定好，既可以轻松而有效地执行测试。

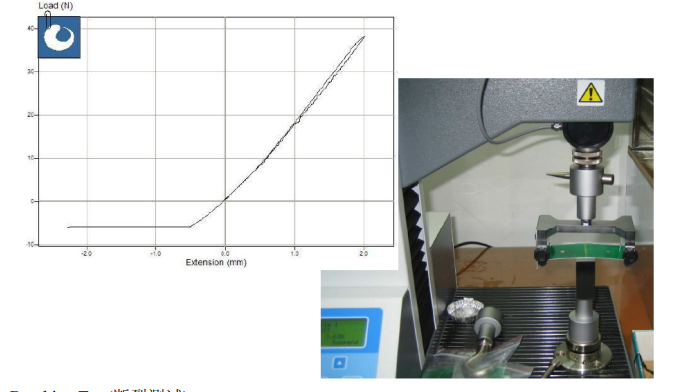

Flexural Test(弯曲测试)

专业设计的可调式弯曲夹具，可放置各种厚度的PCB并将陶瓷电容面朝上，方便观察其断裂情形并测量其容值的变化。其规格尺寸均依照 MLCC Bending Test Method 规定而设计。此外可经由软件的编辑，得到各种弯曲程度的容值变化。进而得知其弯曲程 度与电容容值的关系。

Breaking Test(断裂测试)

现代的电子技术针对不同的应用，要求生产的MLCC有不同的尺寸。有些电容甚至小到无法以肉眼看清，要测试其断裂值谈何容易？目前 LLOYD设计了一套适用于各种不同大小的 MLCC 的夹具。通过软件编辑，我们更可以精准的测试到每个电容的断裂强度。

Tension Test（拉伸测试）

‍

MLCC 在拉伸测试中通常是在于测试其焊锡与电容之前结合的强度，因此通常其断裂点都 在其接缝处。

Adhesion Test(Electrode Peeling Strength)(附着力测试)

此试验主要是测试陶瓷电容电极与 PCB 板之间粘附的强度。由电容的侧边施加一个推力， 直到电容脱离 PCB 板为止。我们了解在 JIS C6468 标准 class GE4 规范，PCB 及铜箔的厚度都有严格的规定，因此针对该测试，LLOYD 设计了一个符合规范的夹具，可以轻易的获得所需数据。

系统配置：

单柱材料测试系统 LS1

500N负载传感器

AT42的气动拉伸夹具

NexygenPlus3材料测试分析软件
